RUMUS CHOS PHI / KVAR / DAYA REAKTIF
Hay sobat power...... dikesempatan ini saya ingin berbagi mengenai :
• Apa itu chos phi ?
• Apa fungsi chos phi ? dan
• Pengaruh terhadap apa chos phi tersebut ?
Mari kita bahas dihalaman berikut ini....
• Daya listrik AC ada 3 jenis , yaitu :
A. Daya Aktif = (P) = (Watt)
B. Daya Semu = (S) = ( KVA)
C. Daya Reaktif = (Q) = (KVAR)

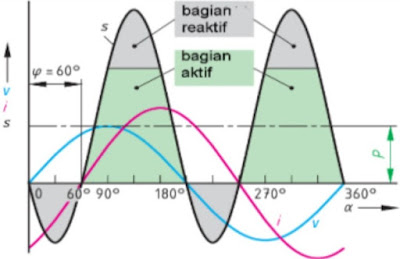

• Contoh ilustrasi daya listrik sebagai berikut :
A. Daya Aktif
Adalah daya nyata yang diperlukan oleh beban atau perangkat listrik. Satuanya daya aktif adalah WATT (W) . Daya aktif ini yang diserap oleh beban induktif seperti motor, trafo, dan perangkat listrik yang terdiri dari lilitan.
B. Daya Semu
Adalah daya yang terdiri dari perkalian antara tegangan dan arus, satuannya adalah VA ( Volt Amper ). Daya semu ini tidak semuanya diserap oleh beban. Ada nilai resistance atau reaktif pada beban induktif nya.
Seperti pada contoh gambar minuman soda diatas. Apabila daya reaktif (VAR) nya semakin besar makan daya semu (VA) tidak akan bisa diserap sepenuhnya oleh beban. Sehingga daya semu (VA) tidak bisa maksimal dan terjadi kerugian daya.
C. Daya Reaktif
Adalah daya yang tidak diserap oleh beban, satuannya adalah VAR ( Volt Amper Reaktif). Daya ini yang membuat kerugian disisi pemakaian, karena tidak ada keseimbangan antara daya yang dikeluarkan (VA) dengan daya yang diserap oleh beban.
Penyebab daya reaktif adalah perangkat listrik yang menimbulkan induksi magnetic, seperti Trafo, Motor listrik, Kumparan/Lilitan. Semakin besar induksi magnetic yang terdapat didalam installasi listrik maka semakin besar daya reaktif yang ditimbulkan.
Beban inilah yang disebut Chos phi / Power faktor dan standart nilai chosphi yang ditarget kan adalah 0.9 atau 1.
Apabila ditemukan nilai Chosphi rendah dibawah 0.9 maka effeknya akan berpengaruh terhadap tarif listrik anda, sehingga daya yang terpakai tidak sebanding dengan daya yang dikeluarkan.
Oleh karna itu untuk memperbaiki Chos phi harus menggunakan kapasitor bank , agar beban reaktif tersebut bisa diperkecil, yang artinya dapat meningkatlkan daya aktif (VA).
◾ Dari penjelasan diatas dapat dibuktikan dengan rumus sederhana berikut ini :
Contoh : ..............................
◽ Diketahui daya listriknya adalah 555 KVA
◽ Dengan tegangan kerja 380 V (3 phase)
◽ Dengan Chosphi awal 0.5
Pertanyaan : .............................
A. Berapa VA (Daya aktif ) yang terpakai apabila chosphi 0,5 ?
B. Berapa VA (Daya aktif ) yang terpakai apabila chosphi 0,9 ?
C. Chos phi awal adalah 0,5 ,Berapa nilai Kapasitor bank yang diperlukan
agar Chosphi menjadi 0,9 ?
Jawab : .............................
Rumus : P x Chosphi
A. 555 KVA x 0,5 = 277.500 Watt
B. 555 KVA x 0,9 = 499.500 Watt
C. Sebelum kita mencari nilai Kapasitor bank, maka kita harus menghitung :
1 . Nilai KW
2 . Nilai KVAR sebelum diperbaiki (Awal)
3 . Nilai KVAR yang ingin dicapai (Target)
1 . Menghitung nilai KW caranya adalah
Rumus KVA x Chosphi awal
555 x 0,5 = 277.500 Watt
= 277,5 KW
2 . Menghitung nilai KVAR sebelum diperbaiki caranya adalah
Rumus KVAR = √ KVA ² - KW²
KVAR = √555 ² - 277,5 ²
= √ 380.000 - 77.000
= √ 303.000
= 550 KVAR
Nilai KVAR sebelum diperbaiki (Awal) adalah ✅ 550 KVAR
3 .Menghitung nilai KVAR yang ingin dicapai adalah
KW : Chosphi target
277,5 : 0.9 = 308 KVA
Rumus KVAR = √ KVA ² - KW²
KVAR = √308 ² - 277,5 ²
= √ 144.400 - 77.000
= √ 67.400
= 259 KVAR
Nilai KVAR yang ingin dicapai (Target) adalah ✅ 259 KVAR
Jadi setelah kita mengetahui nilai KVAR awal dan nilai KVAR target maka kita tinggal menghitung kebutuhan kapasitor banknya, dengan cara :
Nilai KVAR awal - Nilai KVAR target
550 - 259 = 291 KVAR
Jadi kapasitor bank yang dibutuhkan untuk mencapai target Chosphi 0.9 adalah 291 KVAR
.
.
.
.
.
.
.
